Tacho Z750
Die Demontage ist relativ einfach und wird hier nicht erklärt.
- 9x Kreuzschlitz Schraube auf der Rückseite lösen und Gehäuse trennen
- 3x Kreuzschlitz Schraube auf der Platine lösen und Frontgehäuse abnehmen
- Tachonadel und Scheibe entfernen
- Zur Entnahme des LCD Display müssen die 34 Pins entlötet werden
Entlötpumpe oder Litze erforderlich!!!

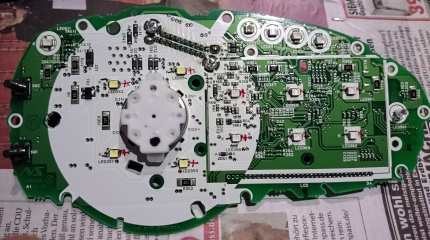

- Display abnehmen und ihr habt freie Sicht auf die LEDs
| Funktion | Anzahl | Original Bauform | Rot | Weiß | Blau | Grün |
|---|---|---|---|---|---|---|
| Drehzahlmesser | 4 | PLCC2 | PLCC2 | PLCC2 | PLCC2 | PLCC2 |
| LCD Display | 6 | PLCC2 | PLCC2 | PLCC2 | PLCC2 | PLCC2 |
