ASTRAH KLIMAA
Aus LED-Umbau Wiki
Klimabedienteil Klimaautomatik

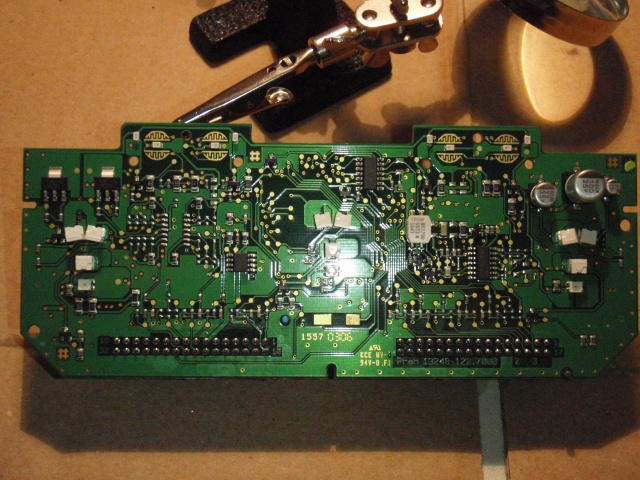

ACHTUNG: Die 4-Poligen PLCC4-LEDs werden hier durch 2-Polige PLCC2-LEDs ersetzt. Dazu müssen die beiden auf dem Bild oben liegenden Kontakte isoliert werden, da sonst ein Kurzschluss hergestellt werden kann.
PLCC4 PLCC2 Isoliert - - X X + - + - + -
| Funktion | Anzahl | Original Bauform | Rot | Weiß | Blau | Grün |
|---|---|---|---|---|---|---|
| Tasten | 4 | Mini TopLED | 0805, 130 mCd 120° | 0805, 111 mCd 120° | 0805, 145 mCd 120° | |
| Drehknöpfe | 3 | PLCC4 | PLCC2, 2440mCd 120° | |||
| Kontrollleuchten | 4 | Mini TopLED | 0805, 130 mCd 120° | 0805, 800 mCd 120° | 0805, 111 mCd 120° | 0805, 145 mCd 120° |
Zur Demontage müssen vorher die Drehknöpfe abgezogen werden.
