CD30 MP3

Platine

Demontage:

Radio mit den passenden Klammern (FOH fragen) aus der Mittelkonsole ziehen und Antennenkabel sowie Datenkabel entriegeln und abziehen
Links und Rechts nahe an der Front befindliche zwei Schrauben lösen
Die Front nach vorne abziehen:
- Von links und von rechts auf der Unterseite je einen Metallhaken lösen
- Links und Rechts ist die Front mit dem Gehäuse eingehakt (mit einem Plastikkeil links und rechts raushebeln)
- in der Mitte der Front ist ein Plastikhaken, der ins Gehäuse eingehakt ist, diesen mit einem L-Schlüssel o.ä. durch das passende Loch (Oberseite des Gehäuses) lösen während die Front abgezogen wird
Schutzblende über der Platine über die Torx-Schrauben abnehmen
Frontblende und Tasten lassen sich abnehmen wenn man den Drehknopf vorne abzieht (mit der Hand oder vorsichtig mit Werkzeug)

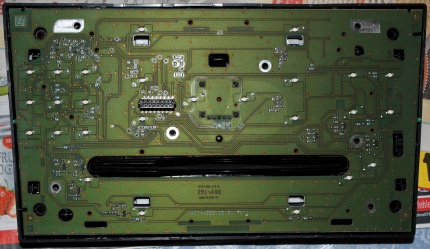

Verbaut sind PointLEDs, die von hinten an die Platine gelötet sind, daher ist die Platine von hinten fotografiert abgebildet.

Funktion	Anzahl	Original Bauform	Rot	Weiß	Blau	Grün
Alles	26	PointLED	0805, 130mCd	0805, 800mCd
