Klimabedienteil manuell
Demontage:
- Radio ausbauen
- Klimabedienteil aus den je zwei Klammern oben und unten lösen (die unteren erreicht man nicht, also oben lösen und ziehen)
- Hintere Verkleidung lösen indem die Plastiknasen mit einem Schraubenzieher nach Aussen gedrückt werden

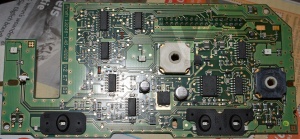

- Platine rausnehmen (beim Regler für die Lüfterstärke ist eine vergoldete Klammer, diese nicht verlieren!)
| Funktion | Anzahl | Original Bauform | Rot | Weiß | Blau | Grün | Orange |
|---|---|---|---|---|---|---|---|
| Tasten | 3 | 0805 | 0805, 130mCd | ||||
| Drehknöpfe | 3 | PLCC4 | PLCC2, 250mCd | ||||
| Kontrollleuchten | 3 | 0805 | 0805, 130 mCd |
