Touch&Connect
Demontage:
- Radio mit den passenden Klammern (FOH fragen) aus der Mittelkonsole ziehen und Antennenkabel sowie Datenkabel entriegeln und abziehen
- Links, rechts und unten nahe an der Front befindliche 5 Schrauben (T8) lösen
- Die Front nach vorne abziehen:
- Blech von Platine Lösen (mehrere T6 Schrauben)
- Die 3 Flachbandkabel entriegeln und trennen

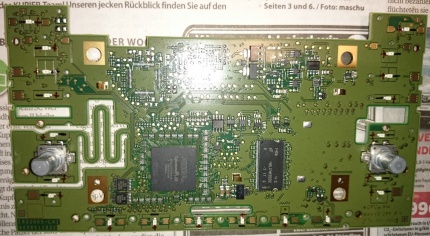

- Die Platine von der Blende trennen und wenden
Nun habt ihr frei Sicht auf 20Stk 0805 SMD LEDs
| Funktion | Anzahl | Original Bauform | Rot | Weiß | Blau | Grün |
|---|---|---|---|---|---|---|
| Tasten | 16 | 0805 | 0805 | 0805 | 0805 | |
| Drehknöpfe | 4 | 0805 | 0805 | 0805 | 0805 | |
| CD-Schlitz | nicht beleuchtet |
