CD30 MP3

Grundig Delphi

Platine

Demontage:

• Radio mit den passenden Klammern (FOH fragen) aus der Mittelkonsole ziehen und Antennenkabel sowie Datenkabel entriegeln und abziehen
• Links und Rechts nahe an der Front befindliche zwei Schrauben lösen
• Die Front nach vorne abziehen:
  • Von links und von rechts auf der Unterseite je einen Metallhaken lösen
  • Links und Rechts ist die Front mit dem Gehäuse eingehakt (mit einem Plastikkeil links und rechts raushebeln)
  • in der Mitte der Front ist ein Plastikhaken, der ins Gehäuse eingehakt ist, diesen mit einem L-Schlüssel o.ä. durch das passende Loch (Oberseite des Gehäuses) lösen während die Front abgezogen wird
• Schutzblende über der Platine über die Torx-Schrauben abnehmen
• Frontblende und Tasten lassen sich abnehmen wenn man den Drehknopf vorne abzieht (mit der Hand oder vorsichtig mit Werkzeug)

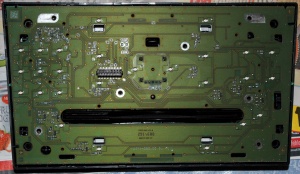

Verbaut sind PointLEDs, die von hinten an die Platine gelötet sind, daher ist die Platine von hinten fotografiert abgebildet.
